rpc服务和高性能bff层 ​

GitHub：https://github.com/fengnovo/rpc-bff

基于grpc的rpc服务实现 ​

grpcdemo目录

基于nodejs的高性能bff层 ​

bff目录

sofa-rpc-node ​

参考 https://www.wenjiangs.com/doc/dqoczbsk

rpc-bff 项目分析 ​

这个项目是一个 Node.js 的 BFF + RPC 微服务示例，主线在 bff/，另有一个独立的 grpcdemo/ 用来演示 gRPC 的 proto 契约和客户端/服务端调用。

rpc服务聚合 先安装zookeeper 用 sofa-rpc-node连接
多级缓存 LRU redis
消息队列 先安装RabbitMQ，用amqplib连接

1. 总体架构 ​

项目总架构

核心思想：

  • BFF 层：bff/bff/index.js 对外提供 HTTP 接口 GET /?userId=1，把前端需要的用户信息和文章数量聚合成一个响应。
  • RPC 微服务：bff/user/index.js 提供 com.keen.user.getUserInfo，bff/post/index.js 提供 com.keen.post.getPostCount。
  • 注册中心：两个 RPC 服务启动后把服务信息发布到 Zookeeper，BFF 通过 Zookeeper 发现服务。
  • 数据库：user/post 服务都连接 MySQL 的 bff 数据库。
  • 缓存：BFF 设计了 LRU 本地缓存 + Redis 二级缓存。
  • 消息队列：BFF 把访问日志投递到 RabbitMQ，bff/write-logger/index.js 独立消费并写入 logger.txt。
  • gRPC demo：grpcdemo/ 不参与 BFF 主链路，只是展示另一种 RPC 协议的基础用法。

2. HTTP 请求聚合流程 ​

BFF 请求聚合流程

一次 GET /?userId=1 的执行顺序：

  1. Koa 按 app.use 注册顺序执行中间件：koa-logger、rpcMiddleware、cacheMiddleware、mqMiddleware。
  2. rpcMiddleware 为 com.keen.user 和 com.keen.post 创建 RPC consumer，并挂到 ctx.rpcConsumers。
  3. cacheMiddleware 创建缓存门面 ctx.cache。
  4. mqMiddleware 连接 RabbitMQ，创建 logger channel，并挂到 ctx.channels.logger。
  5. 路由先发送日志消息到 RabbitMQ 的 logger 队列。
  6. 路由生成缓存 key：${method}-${path}-${userId}，例如 GET-/-1。
  7. 如果缓存命中，直接返回缓存对象。
  8. 如果缓存未命中，BFF 使用 Promise.all 并发调用：
    • user.invoke('getUserInfo', [userId])
    • post.invoke('getPostCount', [userId])
  9. BFF 删除 password、处理手机号和头像 URL，然后写入缓存并返回。

当前 userId=1 的样例数据会得到 postCount=2，用户信息来自 SQL 里的 user 表。

3. RPC 注册、发现和调用原理 ​

RPC 注册发现流程

服务端流程：

  1. user/post 服务创建 ZookeeperRegistry，地址是 127.0.0.1:2181。
  2. 创建 RpcServer，user 服务监听 10000，post 服务监听 20000。
  3. 连接 MySQL。
  4. 使用 server.addService 暴露接口名和方法实现。
  5. server.start() 启动本地 RPC 服务。
  6. server.publish() 把服务发布到 Zookeeper。

BFF 消费端流程：

  1. 创建同一个 Zookeeper 注册中心客户端。
  2. 根据接口名创建 consumer。
  3. consumer.ready() 从注册中心发现可用服务提供者。
  4. consumer.invoke(method, args) 发起远程调用。
  5. user/post 服务查询 MySQL 后把结果返回给 BFF。

这个机制的价值是：BFF 不需要硬编码 user/post 的具体地址，只需要知道接口名。但当前代码是在每次 HTTP 请求里创建 registry/client/consumer，适合演示，不适合生产。更合理的做法是应用启动时初始化一次并复用。

4. 多级缓存原理 ​

多级缓存流程

CacheStore 是一个简单的缓存组合器：

  • get(key)：按添加顺序查找 store，当前顺序是 MemoryStore -> RedisStore。
  • set(key, value)：把同一份数据写入所有 store。

设计意图：

  • LRU 本地缓存：速度最快，适合同一进程内的热点数据。
  • Redis 缓存：多个 BFF 实例共享，跨进程可用。

当前实现需要注意：

  • cacheMiddleware 在每次请求里 new MemoryStore()，所以 LRU 缓存不能跨请求复用，实际命中价值很低。
  • RedisStore 也在每次请求里创建新连接，会带来额外连接开销。
  • Redis 写入没有 TTL，缓存不会自动过期。
  • Redis 命中后没有回填 MemoryStore，无法把二级缓存提升为一级缓存。

5. RabbitMQ 日志链路 ​

RabbitMQ 日志流程

日志链路的作用是解耦：

  • BFF 只负责把日志消息投递到 logger 队列。
  • write-logger 作为独立进程消费队列，并追加写入 logger.txt。
  • HTTP 响应不需要等待文件写入完成。

当前实现也有几个可靠性点：

  • assertQueue('logger') 没有配置 durable，队列重启后可能丢。
  • sendToQueue 没有设置 persistent，消息重启后可能丢。
  • consume 默认需要手动 ack，但代码没有 logger.ack(event)，消息会保持 unacked 直到连接关闭。

6. gRPC demo 原理 ​

gRPC demo 流程

grpcdemo/ 展示的是标准 gRPC 三件套：

  • hello.proto 定义包名、服务名、方法名、请求结构和响应结构。
  • server.js 加载 proto，注册 SayHello 实现，绑定 127.0.0.1:10086。
  • client.js 加载同一份 proto，创建 client，并调用 SayHello({ name, age })。

它和 bff/ 的 sofa-rpc-node 主链路没有直接依赖关系，只是另一个 RPC 方案的入门示例。

7. 数据库模型 ​

数据模型

bff/bff/bff_2023-01-09.sql 里有两张表：

  • user：保存用户基础信息，示例用户是 id=1、username=张三。
  • post：保存文章，示例里 user_id=1 有两条文章。

BFF 的聚合结果来自两次 RPC 查询：

  • 用户详情来自 user 表。
  • 文章数量来自 post 表的 count(*)。

8. 当前项目的关键改进点 ​

  • 把 RPC client、Redis client、RabbitMQ connection/channel、LRU cache 移到应用启动阶段初始化并复用。
  • SQL 改成参数化查询，避免 userId 字符串拼接带来的注入风险。
  • 给 userId 做类型校验和错误响应。
  • Redis 增加 TTL，并在 Redis 命中时回填 LRU。
  • RabbitMQ 增加 durable queue、persistent message、manual ack。
  • phone 脱敏现在使用 $1****$2，如果目标是保留后四位，应改为 $1****$3。
  • avatar 拼成 http://localhost:3000/avatar.jpg，但 BFF 当前没有静态资源中间件，图片地址可能无法访问。
  • grpc 包已经比较旧，新的 Node gRPC 项目通常使用 @grpc/grpc-js。

RPC / BFF / RabbitMQ / Zookeeper 小白说明 ​

这份文档专门解释这个项目里最容易绕的几个东西：

  • sofa-rpc-node 是什么，服务端和客户端怎么配合
  • RabbitMQ / AMQP 是什么，为什么要用消息队列
  • “服务注册与发现”是什么意思
  • Zookeeper 在这里到底干了什么
  • 一次请求从浏览器到 BFF、RPC、MySQL、RabbitMQ 的完整过程

先记一句话：

这个项目的 BFF 像一个前台接待员。前端只问 BFF，BFF 再去找 user 服务、post 服务、Redis、RabbitMQ，把结果整理好返回。

1. 先看整体 ​

整体地图

这个项目有几类角色：

  • 浏览器 / 前端：只访问 http://localhost:3000/?userId=1。
  • BFF：对前端提供 HTTP 接口，负责聚合数据。
  • user RPC 服务：只负责查用户信息。
  • post RPC 服务：只负责查文章数量。
  • MySQL：保存用户和文章数据。
  • Redis / LRU：缓存 BFF 聚合结果。
  • RabbitMQ：接收访问日志消息。
  • write-logger：消费日志消息，写入 logger.txt。
  • Zookeeper：保存“有哪些 RPC 服务可用、它们在哪里”。

你可以把它想成：

text
前端：给我 userId=1 的页面数据
BFF：我去问 user 服务拿用户信息，再问 post 服务拿文章数
Zookeeper：user 服务在 172.x.x.x:10000，post 服务在 172.x.x.x:20000
RabbitMQ：日志先放我这里，慢慢写文件

2. BFF 是什么 ​

BFF 全称是 Backend For Frontend，意思是“专门服务前端的后端层”。

如果没有 BFF，前端可能要自己请求很多接口：

text
前端 -> 用户服务
前端 -> 文章服务
前端 -> 其他服务

有了 BFF 后，前端只请求一个接口：

text
前端 -> BFF -> 用户服务
          |
          -> 文章服务

这个项目里，BFF 的入口是 bff/bff/index.js。

核心代码是：

js
const [userInfo, postCount] = await Promise.all([
    user.invoke('getUserInfo', [userId]),
    post.invoke('getPostCount', [userId]),
]);

这段代码的意思是：BFF 同时远程调用 user 服务和 post 服务，然后把结果合并。

3. RPC 是什么 ​

RPC 全称是 Remote Procedure Call，翻译成中文是“远程过程调用”。

普通函数调用是：

text
同一个进程里：
getUserInfo(1)

RPC 的感觉是：

text
BFF 进程里写：
user.invoke('getUserInfo', [1])

实际执行在另一个 user 服务进程里。

所以 RPC 给人的感觉像“调用本地函数”，但真正发生的是网络请求。

RPC 像远程函数

4. sofa-rpc-node 在项目里怎么用 ​

sofa-rpc-node 是这个项目使用的 RPC 框架。它帮你做两件事：

  • 服务端：把一个 JS 方法发布成 RPC 服务。
  • 客户端：根据接口名找到服务并调用方法。

sofa-rpc-node 注册与调用

4.1 服务端怎么写 ​

user 服务在 bff/user/index.js。

关键步骤：

js
const registry = new ZookeeperRegistry({ address: 'zookeeper:2181' });
const server = new RpcServer({ registry, port: 10000 });

server.addService(
    { interfaceName: 'com.keen.user' },
    {
        async getUserInfo(userId) {
            // 查 MySQL
        }
    }
);

await server.start();
await server.publish();

重点理解：

  • ZookeeperRegistry：告诉 RPC 框架注册中心在哪里。
  • RpcServer：创建一个 RPC 服务端。
  • addService：声明“我提供一个叫 com.keen.user 的服务”。
  • getUserInfo：这个服务里可以远程调用的方法。
  • start：启动服务端端口。
  • publish：把服务地址发布到 Zookeeper，让别人找得到。

post 服务同理，只是接口名是 com.keen.post，端口是 20000。

4.2 客户端怎么写 ​

BFF 里的 RPC 客户端在 bff/bff/middlewares/rpc.js。

关键步骤：

js
const registry = new ZookeeperRegistry({ address: 'zookeeper:2181' });
const client = new RpcClient({ registry });

const consumer = client.createConsumer({
    interfaceName: 'com.keen.user'
});

await consumer.ready();
const userInfo = await consumer.invoke('getUserInfo', [userId]);

重点理解：

  • RpcClient：创建 RPC 客户端。
  • createConsumer：创建某个接口的消费者。
  • interfaceName：必须和服务端 addService 里的名字一致。
  • consumer.ready()：等待从 Zookeeper 找到服务提供者。
  • consumer.invoke(method, args)：真正发起远程调用。

一句话记忆：

text
服务端：addService -> start -> publish
客户端：createConsumer -> ready -> invoke

5. 服务注册与发现是什么 ​

服务注册与发现，就是为了解决一个问题：

BFF 怎么知道 user 服务在哪里？

最笨的方法是把地址写死：

js
const userService = 'http://127.0.0.1:10000';

但微服务环境里，服务可能有多个实例，也可能重启换 IP：

text
user-1: 172.25.0.8:10000
user-2: 172.25.0.9:10000
post-1: 172.25.0.7:20000

所以需要一个“通讯录”：

服务注册与发现

流程是：

  1. user 服务启动。
  2. user 服务把自己注册到 Zookeeper。
  3. post 服务启动。
  4. post 服务把自己注册到 Zookeeper。
  5. BFF 想调用 com.keen.user。
  6. BFF 去 Zookeeper 查这个服务有哪些地址。
  7. BFF 拿到地址后发起 RPC 调用。

这里的“注册中心”就是 Zookeeper。

6. Zookeeper 是什么 ​

Zookeeper 可以先理解成一个“分布式通讯录 + 监听器”。

它常用于：

  • 服务注册与发现
  • 分布式锁
  • 配置管理
  • 集群协调

这个项目里只用到了 服务注册与发现。

Zookeeper 像通讯录

它大概像一个目录树：

text
/sofa-rpc
  /com.keen.user
    /provider-172.25.0.8:10000
  /com.keen.post
    /provider-172.25.0.7:20000

服务启动时：

text
user 服务：我叫 com.keen.user，我的地址是 172.25.0.8:10000
Zookeeper：好的，我记下来

BFF 调用时：

text
BFF：我要找 com.keen.user
Zookeeper：它现在在 172.25.0.8:10000

Zookeeper 还有一个重要能力叫 临时节点：

  • 服务活着，节点存在。
  • 服务挂了，连接断开，节点会消失。
  • 消费者可以收到变化通知，知道服务下线了。

所以它不只是一本静态通讯录，更像一本会自动更新的通讯录。

7. RabbitMQ / AMQP 是什么 ​

RabbitMQ 是消息队列服务器。

AMQP 是 RabbitMQ 使用的一种消息协议。你可以先粗略理解成：

AMQP 规定了“消息怎么发、发到哪、队列怎么收、消费者怎么确认”。

RabbitMQ 和 AMQP 基础

几个关键词：

  • Producer：生产者，负责发消息。这个项目里是 BFF。
  • Broker：消息服务器，RabbitMQ 就是 Broker。
  • Exchange：交换机，负责根据规则分发消息。
  • Queue：队列，真正存放消息的地方。
  • Consumer：消费者，负责取消息处理。这个项目里是 write-logger。
  • Ack：确认，消费者处理完消息后告诉 RabbitMQ“这条我处理好了”。

这个项目写得很简单，BFF 没有显式创建 exchange，而是使用了 RabbitMQ 的默认 exchange：

js
channel.sendToQueue('logger', Buffer.from('...'));

sendToQueue(queueName, content) 可以理解成：

text
把消息直接发到名为 logger 的队列里

8. amqplib 在项目里怎么用 ​

8.1 BFF 发送日志 ​

发送端在 bff/bff/middlewares/mq.js 和 bff/bff/index.js。

关键步骤：

js
const mqClient = await amqplib.connect('amqp://...');
const channel = await mqClient.createChannel();
await channel.assertQueue('logger');
channel.sendToQueue('logger', Buffer.from(JSON.stringify(log)));

解释：

  • connect：连接 RabbitMQ。
  • createChannel：创建通道，后续发消息都通过 channel。
  • assertQueue：确保队列存在。
  • sendToQueue：发送消息到队列。

8.2 write-logger 消费日志 ​

消费端在 bff/write-logger/index.js。

关键步骤：

js
const mqClient = await amqplib.connect('amqp://...');
const channel = await mqClient.createChannel();
await channel.assertQueue('logger');

channel.consume('logger', async (event) => {
    await fs.appendFile('./logger.txt', event.content.toString() + '\n');
    channel.ack(event);
});

解释：

  • consume：订阅队列，队列有消息就执行回调。
  • event.content：消息内容，是 Buffer。
  • ack：告诉 RabbitMQ 这条消息处理成功，可以删除。

项目日志消息链路

为什么要用消息队列？

如果 BFF 直接写文件：

text
HTTP 请求 -> 写 logger.txt -> 再返回响应

文件写入慢时，请求也会变慢。

用了 RabbitMQ 后：

text
HTTP 请求 -> 把日志扔进队列 -> 继续返回响应
write-logger 慢慢消费队列 -> 写 logger.txt

这叫 异步解耦。

9. 一次请求完整发生了什么 ​

完整请求时序

当你访问：

bash
curl 'http://localhost:3000/?userId=1'

完整流程是：

  1. 浏览器 / curl 请求 BFF。
  2. BFF 把访问日志发到 RabbitMQ。
  3. BFF 生成缓存 key：GET-/-1。
  4. BFF 先查 LRU，再查 Redis。
  5. 缓存没命中，BFF 从 ctx.rpcConsumers 取出 user 和 post consumer。
  6. BFF 调用 user.invoke('getUserInfo', [1])。
  7. BFF 调用 post.invoke('getPostCount', [1])。
  8. user/post 服务各自查 MySQL。
  9. BFF 删除密码、处理手机号和头像。
  10. BFF 写缓存。
  11. BFF 返回 JSON。
  12. write-logger 从 RabbitMQ 消费日志并写入文件。

10. 这几个东西的关系 ​

关键组件关系

最容易混的地方是：

  • Zookeeper 不传业务数据，它只是告诉 BFF 服务在哪里。
  • RabbitMQ 不负责 RPC 调用，它只负责暂存和投递消息。
  • sofa-rpc-node 负责远程调用，但它需要 Zookeeper 帮它找服务地址。
  • BFF 是 HTTP 入口，前端不会直接接触 user/post RPC 服务。

11. 小白记忆版 ​

text
BFF：前台，接前端请求，拼数据。
user/post：后厨，各做一道菜。
sofa-rpc-node：前台和后厨之间的内部电话。
Zookeeper：电话簿，记录每个后厨的电话号码。
RabbitMQ：留言箱，日志先丢进去。
write-logger：专门看留言箱并抄到本子上的人。
Redis/LRU：备忘录，之前查过的结果先记下来。

对应到代码：

text
发布 RPC 服务：server.addService -> server.start -> server.publish
调用 RPC 服务：client.createConsumer -> consumer.ready -> consumer.invoke

发送 MQ 消息：connect -> createChannel -> assertQueue -> sendToQueue
消费 MQ 消息：connect -> createChannel -> assertQueue -> consume -> ack

12. 当前 demo 里要注意的点 ​

这个项目是学习 demo，不是生产级写法：

  • RPC consumer、Redis client、RabbitMQ channel 现在仍然是在请求链路里创建，生产中应该启动时创建并复用。
  • RabbitMQ 队列没有设置 durable，消息没有设置 persistent，重启后可能丢。
  • Redis 缓存没有 TTL，可能一直不过期。
  • gRPC demo 使用的是老包 grpc，新项目一般用 @grpc/grpc-js。

前置准备，如果不在本机安装mysql这些，就使用docker ​

1.安装docker
2.docker安装redis镜像
3.docker安装mysql镜像 sql表信息：https://github.com/fengnovo/rpc-bff/blob/main/bff/bff/bff_2023-01-09.sql
4.docker安装zookeeper镜像
5.docker安装rabbitmq镜像

docker安装和启动zookeeper ​

参考 https://betheme.net/qianduan/36331.html?action=onClick
docker run --name zookeeper -d -p 2181:2181 zookeeper

docker安装和启动 ​

参考 https://blog.csdn.net/qq_45502336/article/details/118699251
docker run -d --hostname my-rabbit --name rabbit -p 15672:15672 -p 5672:5672 rabbitmq

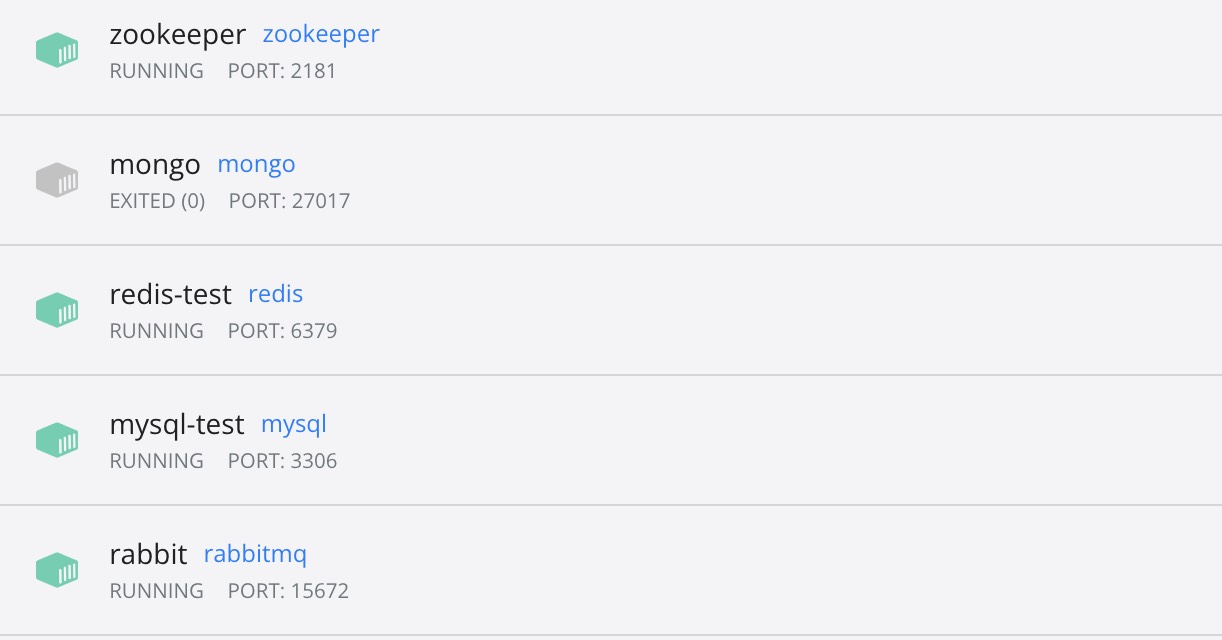

docker

启动 ​

// 启动user微服务
cd /bff/user
npm install
npm run dev
// 启动post微服务
cd /bff/post
npm install
npm run dev
// 启动web的bff层
cd /bff/bff
npm install
npm run dev
// 启动消息队列
cd /bff/write-logger
npm install
npm run dev
